Hierarchisches Variablenmanagement

Zentraler Bestandteil des Ansatzes von VariXPASCAM ist die Tatsache, dass alle Maße als Variablen betrachtet werden und über Gleichungen gesteuert werden können. Und dies über alle Komponenten und Unterbaugruppen des zugrundeliegenden Modells hinweg.

Um trotzdem die Vielzahl von Maßen, die sich in einem typischen Modell ergeben, überschaubar zu halten, werden diese hierarchisch angezeigt. Einzelne Teile/ Unterbaugruppen können je nach Relevanz einfach per Mausklick ausgeblendet werden, wodurch Sie sich besser auf die Maße konzentrieren können, die Sie momentan bearbeiten. Die neu hinzugefügten Suchfelder im Tabellenkopf, mit deren Hilfe die Anzeige der Variablentabelle schnell auf die gesuchten Werte durch Eingabe von Suchbegriffen und -werten (auch mit Platzhalterzeichen) reduziert werden kann, trägt ebenfalls dazu bei den schnellen und einfachen Zugriff auf relevante Tabelleninhalte zu gewährleisten.

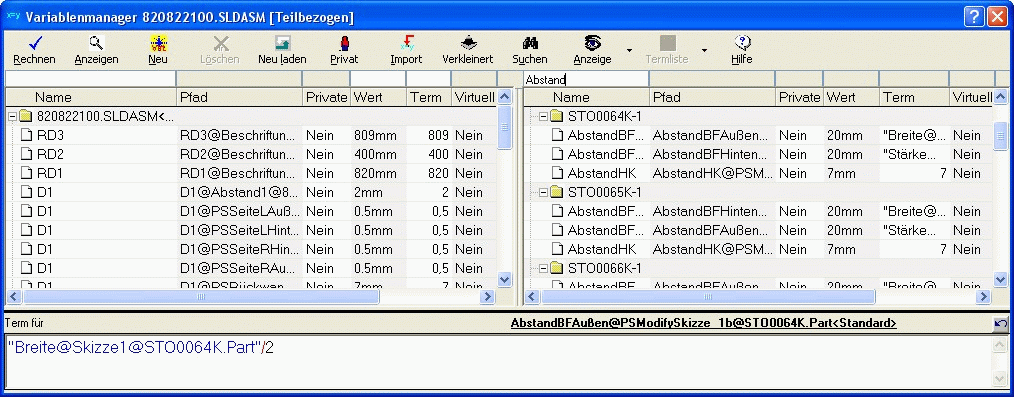

In der Abbildung oben wird z.B. nach dem Begriff "Abstand" im Tabellenfeld 'Name' gesucht.

Gleichungen können einfach per Drag&Drop, Auswahl im Modell oder Eingabe per Tastatur zusammengestellt werden. In diesem Zusammenhang ist die Option die Anzeige der Variablentabelle vertikal zu teilen hervorzuheben, da sie das Paste&Copy von Tabelleninhalten über mehrere Unterbaugruppen und Komponenten hinweg, von einer Tabellenseite zur anderen, erheblich vereinfacht und beschleunigt. Dies erweist sich vor allem bei umfangreichen Baugruppen von Vorteil, speziell bei Anwendern, die mit dem Variablenmanager ständig auf einem zweiten Computerbildschirm arbeiten.

Mit dem PASCAM Gleichungslöser steht dem Variablenmanager ein neuer Betriebsmodus zur Verfügung, der es ermöglicht Gleichungen erheblich schneller, als mit dem herkömmlichen SolidWorks^® Gleichungslöser zu bearbeiten.

Schauen Sie sich doch einfach mal ein paar Details des Variablenmanagers genauer an.
