Die intelligente Internet-/Intranetlösung auf Basis von SolidWorks^®

PASCAM con@3D ist ein integriertes Vertriebs- und Konstruktions-System, realisiert als eine intelligente Internet-/Intranetlösung auf Basis des 3D-CAD-Systems SolidWorks^®.

Die con@3D Produktfamilie wird von PASCAM entwickelt, um dem Endkunden oder dem Sachbearbeiter ohne SolidWorks^®-Qualifikation die Möglichkeit zu geben anhand eines vorgegeben Regelwerks schnell und sicher auf SolidWorks^®-Daten zugreifen und selbständig gewünschte Varianten vordefinierter Grundmodelle konfigurieren zu können. Entstanden ist dabei ein leistungsfähiges Tool, das auf preiswerte Weise nicht nur als Engineering-System für Entwicklung, Konstruktion und Fertigung, sondern auch als eigenständiger Vertriebskonfigurator eingesetzt werden kann. PASCAM con@3D kann nicht nur zur Auswahl von Produktmodellen aus dem Warenkatalog oder als Steuersystem für komplexe 3D-SolidWorks^®-Modelle verwendet werden, sondern dient auch der Generierung kundenspezifischer Konstruktionsvarianten. Der konkrete Einsatzzweck von PASCAM con@3D ist eine umfassende visuelle Auftragsabwicklung anhand von 3D-SolidWorks^®-Daten. Von der Automatisierung und Beschleunigung der Angebotserstellung im Verkauf, bis hin zur Unterstützung einer vereinfachten Produktkonstruktion/-konfiguration in der Planung und Fertigung kundenspezifischer Lösungen.

Der Vorteil basiert auf der umfassenden Nutzung der 3D-SolidWorks^®-Daten als gemeinsamer Grundlage, welche durch die höchstmögliche, produkt- und bereichsübergreifende Wiederverwendung der entsprechenden SolidWorks^®-Bauteile, während der aufeinanderfolgenden Prozess-Schritte und durch Vermeidung von teuerer Neu- oder Änderungskonstruktionen in der Konstruktionsabteilung gewährleistet wird. Im Gegensatz zur herkömmlichen Fertigungsweise kann somit die gesamte Prozesskette auf einer zentralen Datenbasis effizient durchlaufen werden, ohne den Wechsel von Dokumenten und die Konvertierung von Daten. Bei der Konfiguration werden native 3D-SolidWorks^®-Modelle als Grundlage der gewünschten Kundenanpassung verwendet. Es findet keine fehleranfällige und zeitraubende Konvertierung der Daten statt.

Der Webservice, den PASCAM con@3D als B2B- oder B2C-Software bietet, ermöglicht auf Wunsch eine Online-Produktkonfiguration oder eine Online-Raumplanung in 2D/ 3D-Ansichten.

Remote-Verarbeitung von 3D-SolidWorks^®-Modelldaten ist das Ziel von PASCAM con@3D. Die einfache Erzeugung der benötigten Daten erfolgt durch einen simplen Mausklick in SolidWorks^® und der Freigabe auf dem Server. Basierend auf der Grundtechnologie von PASCAM WoodWorks oder VariXPASCAM werden automatisch alle notwendigen Informationen gewonnen und alle Funktionen dieser leistungsfähigen Werkzeuge zur Verfügung gestellt.

Alle Applikationen von PASCAM con@3D basieren auf der ClickOnce-Technologie und bieten so eine einfache Administration der Software bei voller Leistungsfähigkeit einer Windows-Applikation. Die Kommunikation zum Server erfolgt mittels Webservices.

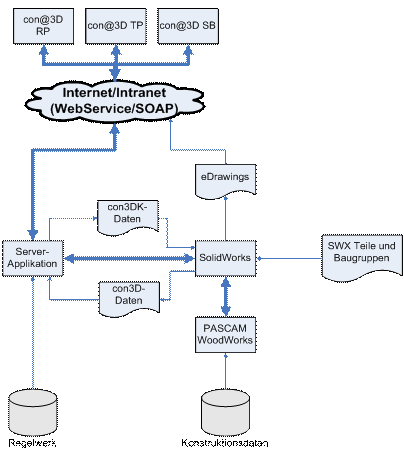

Typischer Anwendungsablauf:

Der con@3D-Client kann an einem lokalen Rechner direkt in SolidWorks^® integriert werden, oder auf einem beliebigen Arbeitsplatz im Unternehmensnetzwerk (REMOTE-Service). Es besteht darüberhinaus die Möglichkeit den con@3D-Client als WEB-Service in einem Internet-Browser zu betreiben. Die Steuerung der SolidWorks^®-Modelle erfolgt aus Performancegründen nicht interaktiv bidirektional während der Konfiguration, sonder nach Abschluß der Konfiguration im Batch-Betrieb. Als Konfigurationsstrategien stehen Top-Down, Bottom-Up und Mischformen zur Verfügung. Es lassen sich Formelemente, Einzelteile und Baugruppen bzw. Komponenten, Produkte und Anlagen zusammenstellen und konfigurieren.

Der Endkunde, bzw. der Vertriebsmitarbeiter greift nun mit seinen eingeschränkten Benutzerrechten über seinen Webbrowser auf die Master-Konfigurationsdatei zu und erstellt in einem Produktkonfigurationsprozeß eine individuelle, ausgeprägte Produktkonfiguration. Das fertig konfigurierte Produkt entsteht dann nach Abschluß des Produktkonfigurationsprozesses wieder bei dem anbietenden Unternehmen unter SolidWorks^®, das durch PASCAM con@3D somit regelbasiert ferngesteuert wird. Dabei werden prozesskettenfähige Konfigurationsergebnisse generiert, so dass ohne weiteren Zugriff auf die CAD-Datei die CNC-Fertigung ausgeführt werden kann. Die Implementierung des Produktwissens und der Konfigurationsregeln erfolgt somit ausschließlich in SolidWorks^®. Dies stellt sicher, dass weder durch Exportdaten, noch über die Web-Applikation technologisches Know-how der zugrundeliegenden SolidWorks^®-Modelle preisgeben wird. Optional bietet PASCAM con@3D den regelbasierten Zugriff auf übergeordnete und vom Konfigurator unabhängige Systeme, wie z.B. PDM, ERP, etc. an.

Technischer Hintergrund:

Im Detail verwendet PASCAM con@3D konfigurierbare Master-Konfigurationsdateien auf Basis nativer SolidWorks^® 3D-CAD-Modelle als Ausgangsbasis für die veröffentlichten Produktmodelle. Diese Master-Dateien setzen sich wie klassische SolidWorks^®-Modelle aus vordefinierten Einzelteilen und Baugruppen zusammen und werden von geschulten SolidWorks^®-Anwendern parametrisch durchkonstruiert, wobei zusätzlich die spätere Veränderbarkeit des Mastermodells in einem Regelwerk abbildet wird. Die zugrundeliegenden Master-Konfigurationsdateien für den individuellen Konfigurationsprozeß der Produktmodelle müssen nur einmal für die Weiterverarbeitung und wiederholte Verwendung im con@3D-Client zur Verfügung gestellt werden. Erstellt werden sie durch die Bearbeitung von nativen 3D-SolidWorks^®-Daten in PASCAM WoodWorks oder VariXPASCAM.

Die Master-Konfiguration basiert auf einer typisierten XML-Datei. Diese Datei wird mittels PASCAM WoodWorks oder VariXPASCAM erzeugt, in dem das Modell als PWWPPS-Datei gespeichert wird. Die Master-Konfiguration enthält die grundlegende Beschreibung der Konfiguration eines SolidWorks^®-Modells und dient als Grundlage der ausgeprägten Konfiguration bei der kundenspezifischen Auftragserfassung.
Die resultierende PWWPPS-Datei ist eine Vorlage mit vordefinierten Werten für die kundengesteuerte Konfiguration des SolidWorks^®-Modells über den con@3D Web Client. Dies können Maßwerte, Bedingungswerte oder im Falle von PASCAM WoodWorks auch SolidWorks^®-Modellkomponenten sein. Dabei können die einzelne Eingabewerte vom con@3D Web Client abgefragt oder dem Benutzer lediglich angezeigt werden. Die äußere Erscheinungsform des Modells kann angepaßt werden. Des weiteren kann der Ersteller der Master-Konfigurationsdatei bestimmte Eingabebereiche im Model-Anzeigefenster definieren, zu denen entsprechende Eingabefelder zugeordnet werden können.

Die ausgeprägte Konfiguration, die bei diesem individuellen Konfigurationsprozeß mit PASCAM con@3D erstellt wird, gelangt über PASCAM WoodWorks oder VariXPASCAM wieder in das CAD-System SolidWorks^® zurück. Dies erfolgt nach Abschluß des Konfigurationsdialogs durch den con@3D-Anwender automatisch und skriptgesteuert im Batch-Betrieb.
